玻纤土工格栅是一种性能优良的新型土工基材，具有高抗拉强度、较好弹性模量、低延伸率、耐高低温、耐老化等优良特性，尤其是玻纤格栅表面改性涂覆处理后，提高了与沥青或混凝土的复合性能，增强了该基材的耐磨性能和抗剪能力。在公路建设中，尤其在提高高级公路路面性能和软基处理领域是其他产品难以代替的新型优良土工基材。

 玻纤格栅有以下特点：

A：高抗拉性强度----玻璃纤维的强度/重量比要比钢大，在20℃是时其弹性摸量与沥青弹性比高达20：1，为延缓反射裂缝的发展提供了足够的刚度。

B：无长期蠕变性----作为增强材料，具备在长期荷载的情况下低抗蠕变性是极为重要的，玻璃纤维不发生蠕变性，这保证了产品的长期性能。

C：与沥青混合料的相容性----玻纤格栅在后处理工艺中涂覆的材料是针对沥青合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，确保了玻纤格栅在沥青中不会与沥青混合料产生隔离，而是牢固的结合在一起。

D：集料嵌锁与限制作用--由于玻纤格栅是网格结构，混凝土中的集料可以贯穿其中，这就限制阻碍了集料的运动，沥青混合料可以得到更好的压实，更大的承载能力，并能提高载荷传递性能，减少变形。（网孔有12.7mm和25.4mm）

   玻璃纤维土工格栅是一种用于路面增强、老路补强，加固路基及软土基的优良土工合成材料。在处理沥青 路面反射裂纹应用上，已成为不可替代的材料。该产品是以高强无碱玻璃纤维通过国际先进的经编工艺制成网状基材，经表面涂覆处理而制成的半刚性制品。具有经、纬双向很高的抗拉强度和较低的延伸率，并具有耐高 温、耐低寒、抗老化、耐腐蚀等优良性能，广泛应用于沥青路面、水泥路面及路基的增强和铁路路基、堤坝护坡、机场跑道、防沙治沙等工程项目。



产品规格及性能参数：

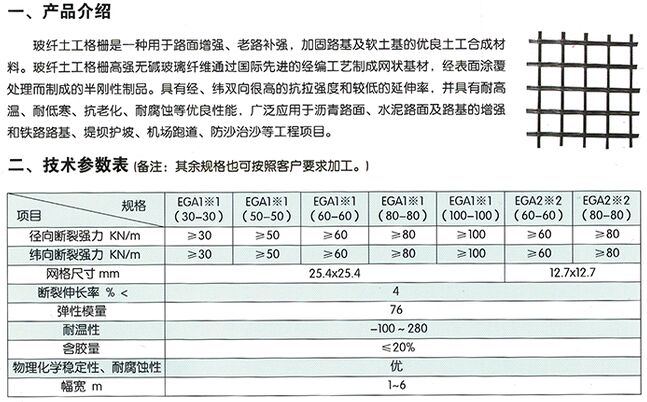

玻璃纤维土工格栅技术参数
分类	型号	断裂强度(KN/m)		断裂伸长率(%)		网格尺寸(mm×mm)	幅宽(m）
		经向	纬向	经向	纬向
玻璃纤维土工格栅	GG2525	≥25	≥25	≤3	≤3	12～50	1～6
	GG3030	≥30	≥30	≤3	≤3	12～50	1～6
	GG4040	≥40	≥40	≤3	≤3	12～50	1～6
	GG5050	≥50	≥50	≤3	≤3	12～50	1～6
	GG8080	≥80	≥80	≤3	≤3	12～50	1～6
	GG100100	≥100	≥100	≤3	≤3	12～50	1～6
	GG120120	≥120	≥120	≤3	≤3	12～50	1～6
自粘式玻璃纤维土工格栅	GGA2525	≥25	≥25	≤3	≤3	12～50	1～6
	GGA3030	≥30	≥30	≤3	≤3	12～50	1～6
	GGA4040	≥40	≥40	≤3	≤3	12～50	1～6
	GGA5050	≥50	≥50	≤3	≤3	12～50	1～6
	GGA8080	≥80	≥80	≤3	≤3	12～50	1～6
	GGA100100	≥100	≥100	≤3	≤3	12～50	1～6
	GGA120120	≥120	≥120	≤3	≤3	12～50	1～6

　　备注:
　　1、我公司生产的土工格栅常规的网格尺寸为12.7mm和25.4mm。
　　2、常规幅宽为2m、4m和6m。

　　3、土工格栅的强度、幅宽及网格尺寸可以根据用户的要求定制。





玻璃纤维土工格栅以玻璃纤维无碱无捻粗纱为主要原料，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维和提高整体使用性能，经过特殊的涂复处理工艺而形成新型优良的土工基材。

玻璃纤维的主要成份是：氧化硅、是无机材料，其理化性能极具稳定，并具有强度大、模量高，很高的耐磨性和优异的耐寒性，无长期蠕变；热稳定性好；网状结构使集料嵌锁和限制；提高沥青混合料的承重能力。因表面涂有特殊的改性沥青使其具有两重的复合性能，既有玻璃纤维的优异性又有与沥青混合料的相容性，极大地提高了土工格栅的耐磨性及抗剪切能力。

（1）高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料，具有很高的抗变形能力，断裂延伸率小于3%。

（2）无长期蠕变——作为增强材料，具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是极为重要的，玻璃纤维不会发生蠕变，这保证产品能够长期保持性能。

（3）热稳定性——玻璃纤维的熔化温度在1000℃以上，这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。

（4）与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离，而是牢固的结合在一起。

（5）物理化学稳定性——经过特殊后处理剂进行涂覆处理，玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀，还能抵御生物侵蚀和气候变化，保证其性能不受影响。

（6）集料嵌锁和限制——由于玻纤土工格栅是网状结构，沥青混凝土中的集料可以贯穿其中，这样就形成了机械嵌锁。这种限制阻碍了集料的运动，使沥青混合料在受荷载的情况下能够达到更好的压实状态，更高的承重能力，更好的荷载传递性能及较小的变形。

应用

1.在与未增强的沥青层厚度相同的情况下，使用该材料增强的公路的疲劳寿命的延长系数是4-7年。

2.在整个沥青混凝土公路是建在相当薄弱的下层基础上时，用一层土工格栅能节约50-100mm厚的高质量沥青混凝土。

3.能有效地控制、延缓及阻止由低温引起的开裂及由基础层裂缝引起的反射裂缝的发生。有效地用玻璃纤维土工格栅增强材料增强沥青混凝土的最小厚度是40mm，土工格栅应放在该层沥青混凝土的底部。

4.使用玻璃纤维土工格栅增加的沥青路面可减少车辙50%以上。

5.在维修系统中在原有严重开裂的沥青混凝土路面中铺沥青混凝土层。在刚性混凝土路面加铺沥青混凝土层：在半刚性基础层上面加铺沥青混凝土层。以上三种路面加铺层采用玻璃纤维土工格栅增强沥青混凝土，可有效阻止及延缓反射裂缝的产生，快速地吸收和扩散由重力所引起的应力、降低工程造价，延长用寿命，降低维护费用。

6.40mm厚玻璃纤维土工格栅增强沥青混凝土面层的强度相当于不用玻璃纤维土工格栅增强沥青混凝土面层100mm-175mm（4-7英寸）厚的强度。

施工

（1）首先精确放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

（2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。

（3）铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。

（4）第一层土工格栅铺好后，开始填设第二层0.2m厚的中（粗）砂，方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把第一层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。

（5）第二层土工格栅施工方法同第一层方法一样，最后再填筑0.3m的中（粗）砂，填筑方法同第一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。

（6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。

（7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。

（8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉落量。

技术规程

在由交通部颁发的《公路合成材料应用》中指出，应对路面防裂首推玻纤土工格栅，可减少或延缓裂纹反射的数量，减少沥青路面的车辙，可提高半刚性基层的耐疲劳寿命。

1.旧沥青砼路面严重开裂，加筋增强新沥青面层，防治病害。

2.水泥砼路面改建复合式路面，抑制板块收缩等引起反射裂缝。

3.道路拓改工程，防治新老结合部及不均匀沉降下而造成裂纹。

4.软土基加筋处理，利于软土析水固结，有效抑制沉降，均匀应力分布，增强路基整体强度。

5.新建道路半刚性基层产生收缩裂缝，加筋增强防止基层裂缝反射而引起路面裂缝。

工程作用

1、强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。

2、能有效的提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、有效的约束土体的侧向位移，增强地基稳固性能。

3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

4、更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题。

5、能有效的避免在施工过程中被机具碾压、破坏而造成的施工损伤

施工注意事项

玻纤土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定），固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可，冉 零五三。四吧二吧二、一七七 东方 （如铺筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜，）接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺第二段，依次类推，操作要求同前。

表面处理工艺

引玻纤土工格栅能够更好的与沥青混凝土紧密接触，形成一个整体嵌锁整体。在原有的玻纤土工格栅基础上添加了表层处理技术，即：自粘感压胶或者改性沥青表面涂覆。由此，避免了普通玻纤土工格栅使用中巨大的U形钉的使用成本。并且延长了路基老化时间。减少了由于玻纤土工格栅与地基分离造成的裂缝、沉降等病害。

玻纤土工格栅卷重

根据表面涂层可分为：自粘感压胶和改性沥青表面涂覆的玻纤土工格栅和无表面特殊工艺处理的普通玻纤土工格栅两种。在瞬息万变的玻纤土工格栅行业中、经济走势中，我们的目标始终坚若磐石，但灵活开放、以万变应变一直是旗昌勃发成长的动力之源。一下是玻纤土工格栅常见尺寸规格，供您参考：

玻纤土工格栅卷材

一般尺寸为4m×100m（400平米/卷）或 6m×100m（600平米/卷）

重量由140克/平米——880克/平米不等，相对应一卷的重量也就不尽相同

400平米/卷重量范围：56KG—352KG

600平米/卷重量范围：84KG—528KG

玻璃纤维的根丝数由1根到8根不等，卷径从32公分—60公分不等







玻纤土工格栅是一种用于路面增强、老路补强，加固路基及软土基的优良土工合成材料。玻纤土工格栅高强无碱玻璃纤维通过国际先进的经编工艺制成网状基材，经表面涂覆处理而制成的半刚性制品。具有经、纬双向很高的抗拉强度和较低的延伸率，并具有耐高温、耐低寒、抗老化、耐腐蚀等优良性能，广泛应用于沥青路面、水泥路面及路基的增强和铁路路基、堤坝护坡、机场跑道、防沙治沙等工程项目。



玻纤土工格栅是以玻璃纤维为材质，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维、提高整体使用性能，经过特殊的涂复处理工艺而成的土工复合材料。

玻璃纤维土工格栅是一种增强路面及路基的新型优良土工基材，该产品采用玻璃纤维长丝经编织涂覆而成。玻纤土工格栅具有纵横向很高的抗拉强度，低的延伸率，高的弹性模量，耐高低温性能优良等特性，经表面涂覆处理后，具有优良的抗碱性能及耐老化性能，广泛应用于沥青路面，水泥混凝土路面及路基的增强；无论硬性路面和柔性路面皆可适用，与传统路面相比，能降低造价，延长寿命，防止道路反射裂纹。玻纤土工格栅亦可用于铁路、机场、水利、堤坝等软土的增强及路基层的增强。





玻纤土工格栅

有时配合自粘感压胶和表面沥青浸渍处理，使格栅和沥青路面紧密结合成一体。由于土石料在土工格栅网格内互锁力增高，它们之间的摩擦系数显著增大（可达08～10），土工格栅埋入土中的抗拔力，由于格栅与土体间的摩擦咬合力较强而显著增大，因此它是一种很好的加筋材料。同时土工格栅是一种质量轻，具有一定柔性的塑料平面网材，易于现场裁剪和连接，也可重叠搭接，施工简便，不需要特殊的施工机械和专业技术人员。



作用原理

1、减缓反射裂缝

反射裂缝是由于旧混凝土面层在接缝或裂缝附近的较大位移引起其上方沥青加铺层内出现应力集中所造成的，它包括因温度和湿度变化而产生的水平位移，以及因交通荷载作用而产生的竖向剪切位移。前者导致接缝或裂缝上方的沥青加铺层内出现较集中的拉应力；后者则使接缝上方的沥青加铺层经受较大的弯拉应力和剪切应力。

由于土工格栅的模量很大，达到67Gpa，作为刚度大的硬夹层应用在沥青罩面层中，其作用是抑制应力，释放应变，同时作为沥青混凝土加筋材料，提高加铺层结构的抗拉和抗剪能力，从而达到减少裂缝的目的。实践表明，一条改变了方向的水平裂缝的对应裂缝能量可从其起点移动0.6米，1.5米以上宽度的加筋材料有助于确保能量在裂缝两侧完全消散。

2、抗疲劳开裂

在旧水泥混凝土路面上的沥青加铺层，其主要作用是提高路面的使用功能，对承载作用则贡献不大，加铺层下的刚性混凝土路面仍起关键的承载作用。而在旧沥青混凝土路面上进行沥青罩面则不同，沥青加铺层将与旧沥青混凝土路面一起承载。因此，在沥青混凝土路面上进行沥青罩面，除了会出现反射裂缝，同时还会因为荷载的长期作用而出现疲劳开裂。我们对旧沥青混凝土路面上的沥青加铺层受荷情况做受力分析：由于沥青罩面层下为与沥青罩面层同一性质的柔性面层，当受到荷载作用时，路表将发生弯沉。在直接与车轮接触的沥青罩面层受到压力，在轮载边缘以外的区域，面层受到拉力作用，由于两处受力区域所受力性质不同，而又彼此紧靠，因此在两块受力区域的交界处即力的突变处容易发生破坏。在长期荷载的作用下，发生疲劳开裂。

玻纤土工格栅在沥青罩面层中，能够将上述的压应力与拉应力分散，在两块受力区域之间形成缓冲带，在这里应力逐步变化而不是突变，减少了应力突变对沥青罩面层的破坏。同时玻纤土工格栅的低延伸率减小了路面的弯沉量，保证了路面不会发生过渡变形。

3、耐高温车辙

沥青混凝土在高温时具有流变性，具体表现在：夏季沥青道路面层发软、发粘；在车辆荷载作用下，受力区域产生凹陷，车辆荷载撤除后沥青面层无法完全恢复至受荷前的状况，即产生了塑性变形；在车辆的反复碾压的作用下塑性变形不断积累，形成车辙。我们对沥青面层结构进行分析后，可以知道由于高温下沥青混凝土具有流变性，而在受到荷载时，面层中没有任何可以约束沥青混凝土中集料运动的机制，造成沥青面层的推移，这就是形成车辙的主要原因。

在沥青罩面层中使用玻纤土工格栅，其在沥青面层中起到骨架作用。沥青混凝土中集料贯穿于格栅间，形成复合力学嵌锁体系，限制集料运动，增加了沥青罩面层中的横向约束力，沥青面层中各部分彼此牵制，防止了沥青面层的推移，从而起到抵抗车辙的作用。

4、抗低温收缩开裂

严寒地区的沥青道路，冬季面层温度接近于气温，在这样的温度条件下，沥青混凝土遇冷收缩，产生拉应力。当拉应力超过沥青混凝土拉伸强度时，产生裂纹，在裂纹集中的地方产生裂缝，形成病害。从裂纹的成因看，如何使沥青混凝土强度抵抗住拉应力是解决问题的关键。

玻纤土工格栅在沥青罩面层中的应用，使得沥青混凝土的拉伸强度大大提高，可以抵抗住较大的拉应力而不致发生破坏。另外，即使因为局部区域产生裂纹，使裂纹发生处的应力过于集中，但经玻纤土工格栅的传递而逐渐消失，裂纹不再会发展成裂缝。在选用玻纤土工格栅时，除其性能指标应符合上表规定之外，还应特别注意保证其幅宽不小于1.5m，以满足其作为控制反射裂缝夹层时有足够的横截面积来充分消散裂缝能量；同时，其网眼尺寸宜为其上沥青面层材料最大粒径的0.5~1.0倍，这样有助于达到最佳剪切胶粘性，促进集料嵌锁与限制。

应用

主要用途

1. 旧沥青砼路面，加筋增强沥青面层，防治病害。

2. 水泥砼路面改建复合式路面，抑制板块收缩等引起反射裂缝。

3. 道路拓改工程，防治新老结合部及不均匀沉降而造成裂纹。

4. 软土基加筋处理，利于软土析水固结，有效抑制沉降，均匀应力分布，增强路基整体强度。

5. 新建道路半钢性基层产生收缩裂缝，加筋增强防止基础裂纹反射而引起的路面裂缝。

玻纤土工格栅近段时间来发展迅速，并广泛应用于沥青路面，尤其是用在沥青罩面层用来减缓反射裂缝。加拿大AM大学的Texas交通学院用其特有的罩面试验仪对玻纤土工格栅加筋罩面做了大量的模拟温度循环效果的疲劳试验，试验表明，加筋的沥青试件其抗裂能力要比未加筋的试件高二倍以上。澳大利亚新南威尔士州伍伦贡市政局曾对玻纤土工格栅、聚丙烯土工格栅、土工织物及厚沥青混凝土罩面层等控制反射裂缝的产品进行了现场对比试验，结论是玻纤土工格栅铺设方便，控制反射裂缝效果最为显著，且造价适中，因而建议推广应用。

在一些发达国家，如德国、美国、加拿大、澳大利亚及日本等，玻纤格栅的应用已有十多年时间，在高等级公路、市政道路及机场道面等要求较高的领域应用相当广泛，对其作用机理也作了大量系统研究，制定了一些相应的设计应用规范。

在我国，玻纤土工格栅的应用相对较晚，1995~1996年的沪宁高速公路建设率先采用玻纤土工格栅用于沥青路面中防止面基层裂缝而引起的沥青面层反射裂缝的产生，经多年来的观察，效果明显，故在1997年至2002年沪宁高速公路的维修工程中，仍采用玻纤土工格栅，用于原路面洗刨后的新罩面层中，以增强罩面层强度，防止反射裂缝产生。

分类及施工

现常用的玻纤土工格栅有带自粘胶和不带自粘胶两种，带自粘胶的可直接在已平整的基层铺设，不带自粘胶的，通常采用钉子固定法。

1、施工场地：要求压实平整、呈水平状、清除尖刺突起物。

2、格栅铺设：在平整压实的场地上，安装铺设的格栅其主要受力方向（纵向）应垂直于路堤轴线方向，铺设要平整，无皱折，尽量张紧。用插钉及土石压重固定，铺设的格栅主要受力方向最好是通长无接头，幅与幅之间的连接可以人工绑扎搭接，搭接宽度不小于10cm。如设置的格栅在两层以上，层与层之间应错缝。大面积铺设后，要整体调整其平直度。当填盖一层土后，未碾压前，应再次用人工或机具张紧格栅，力度要均匀，使格栅在土中为绷直受力状态。

3、填料的选择：填料应按设计要求选取。实践证明，除冻结土、沼泽土、生活垃圾、白垩土、硅藻土外均可用做填料。但砾类土和砂类土力学性能稳定，受含水量影响很小，宜优先选用。填料粒径不得大于15cm，并注意控制填料级配，以保证压实重量。

4、填料的摊铺和压实：当格栅铺设定位后，应及时填土覆盖，裸露时间不得超时48小时，亦可采取边铺设边回填的流水作业法。先在两端摊铺填料，将格栅固定，再向中部推进。碾压的顺序是先两侧后中间。碾压时压轮不能直接与筋材接触，未压实的加筋体一般不允许车辆在上面行驶，以免筋材错位。分层压实度为20-30cm。压实度必须达到设计要求，这也是加筋土工程的成败关键。

5、防排水措施：在加筋土工程中，一定要做好墙体内外的排水处理；要做好护脚，防冲刷；在土体内要设置滤、排水措施，必要时，应设置土工布、

规格及参数

玻璃纤维土工格栅技术参数
分类	型号	断裂强度(KN/m)		断裂伸长率(%)		网格尺寸(mm×mm)	幅宽(m）
		经向	纬向	经向	纬向
玻璃纤维土工格栅	GG2525	≥25	≥25	≤3	≤3	12～50	1～6
	GG3030	≥30	≥30	≤3	≤3	12～50	1～6
	GG4040	≥40	≥40	≤3	≤3	12～50	1～6
	GG5050	≥50	≥50	≤3	≤3	12～50	1～6
	GG8080	≥80	≥80	≤3	≤3	12～50	1～6
	GG100100	≥100	≥100	≤3	≤3	12～50	1～6
	GG120120	≥120	≥120	≤3	≤3	12～50	1～6
自粘式玻璃纤维土工格栅	GGA2525	≥25	≥25	≤3	≤3	12～50	1～6
	GGA3030	≥30	≥30	≤3	≤3	12～50	1～6
	GGA4040	≥40	≥40	≤3	≤3	12～50	1～6
	GGA5050	≥50	≥50	≤3	≤3	12～50	1～6
	GGA8080	≥80	≥80	≤3	≤3	12～50	1～6
	GGA100100	≥100	≥100	≤3	≤3	12～50	1～6
	GGA120120	≥120	≥120	≤3	≤3	12～50	1～6

特点





产品有强度高、伸长率低、耐高温、模量高、重量轻、韧性好、耐腐蚀、寿命长等特点，可广泛应用于旧的水泥路面、机场跑道的维修、堤坝、河岸、边坡防护、道桥路面增强处理等工程领域，可给路面增强、补强，防止路面车辙疲劳裂纹，热冷伸缩裂纹和下面的反射裂纹，并能将路面承载应力分散，延长路面使用寿命，高抗拉强度低延伸率，无长期蠕变，物理化学稳定性好，热稳定性好，抗疲劳开裂，耐高温车辙，抗低温缩裂，延缓减少反射裂缝。

玻璃纤维土工格栅

1）高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料，具有很高的抗变形能力，断裂延伸率小于3%。

2）无长期蠕变——作为增强材料，具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是极为重要的，玻璃纤维不会发生蠕变，这保证产品能够长期保持性能。

3）热稳定性——玻璃纤维的熔化温度在1000℃以上，这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。

4）与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离，而是牢固的结合在一起。

5）物理化学稳定性——经过特殊后处理剂进行涂覆处理，玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀，还能抵御生物侵蚀和气候变化，保证其性能不受影响。

6）集料嵌锁和限制——由于玻纤土工格栅是网状结构，沥青混凝土中的集料可以贯穿其中，这样就形成了机械嵌锁。这种限制阻碍了集料的运动，使沥青混合料在受荷载的情况下能够达到更好的压实状态，更高的承重能力，更好的荷载传递性能及较小的变形。

施工工艺





（1）首先精确放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

（2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。

（3）铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。

（4）第一层土工格栅铺好后，开始填设第二层0.2m厚的中（粗）砂，其方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把第一层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。

（5）第二层土工格栅施工方法同第一层方法一样，最后再填筑0.3m的中（粗）砂，填筑方法同第一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。

（6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。

（7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。

（8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉落量。



•

玻璃纤维土工格栅以玻璃纤维无碱无捻粗纱为主要原料，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维和提高整体使用性能，经过特殊的涂复处理工艺而形成新型优良的土工基材。

1.


玻璃纤维的主要成份是：氧化硅、是无机材料，其理化性能极具稳定，并具有强度大、模量高，很高的耐磨性和优异的耐寒性，无长期蠕变；热稳定性好；网状结构使集料嵌锁和限制；提高沥青混合料的承重能力。因表面涂有特殊的改性沥青使其具有两重的复合性能，既有玻璃纤维的优异性又有与沥青混合料的相容性，极大地提高了土工格栅的耐磨性及抗剪切能力。

特性





（1）高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料，具有很高的抗变形能力，断裂延伸率小于3%。

（2）无长期蠕变——作为增强材料，具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是极为重要的，玻璃纤维不会发生蠕变，这保证产品能够长期保持性能。

（3）热稳定性——玻璃纤维的熔化温度在1000℃以上，这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。

（4）与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离，而是牢固的结合在一起。

（5）物理化学稳定性——经过特殊后处理剂进行涂覆处理，玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀，还能抵御生物侵蚀和气候变化，保证其性能不受影响。

（6）集料嵌锁和限制——由于玻纤土工格栅是网状结构，沥青混凝土中的集料可以贯穿其中，这样就形成了机械嵌锁。这种限制阻碍了集料的运动，使沥青混合料在受荷载的情况下能够达到更好的压实状态，更高的承重能力，更好的荷载传递性能及较小的变形。

应用指南





1.在与未增强的沥青层厚度相同的情况下，使用该材料增强的公路的疲劳寿命的延长系数是4-7年。

2.在整个沥青混凝土公路是建在相当薄弱的下层基础上时，用一层土工格栅能节约50-100mm厚的高质量沥青混凝土。

3.能有效地控制、延缓及阻止由低温引起的开裂及由基础层裂缝引起的反射裂缝的发生。有效地用玻璃纤维土工格栅增强材料增强沥青混凝土的最小厚度是40mm，土工格栅应放在该层沥青混凝土的底部。

4.使用玻璃纤维土工格栅增加的沥青路面可减少车辙50%以上。

5.在维修系统中在原有严重开裂的沥青混凝土路面中铺沥青混凝土层。在刚性混凝土路面加铺沥青混凝土层：在半刚性基础层上面加铺沥青混凝土层。以上三种路面加铺层采用玻璃纤维土工格栅增强沥青混凝土，可有效阻止及延缓反射裂缝的产生，快速地吸收和扩散由重力所引起的应力、降低工程造价，延长用寿命，降低维护费用。

6.40mm厚玻璃纤维土工格栅增强沥青混凝土面层的强度相当于不用玻璃纤维土工格栅增强沥青混凝土面层100mm-175mm（4-7英寸）厚的强度。

施工工艺





（1）首先精确放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

（2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。

（3）铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。

（4）第一层土工格栅铺好后，开始填设第二层0.2m厚的中（粗）砂，方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把第一层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。

（5）第二层土工格栅施工方法同第一层方法一样，最后再填筑0.3m的中（粗）砂，填筑方法同第一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。

（6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。

（7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。

（8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉落量。

技术规程





在由交通部颁发的《公路合成材料应用》中指出，应对路面防裂首推玻纤土工格栅，可减少或延缓裂纹反射的数量，减少沥青路面的车辙，可提高半刚性基层的耐疲劳寿命。

1.旧沥青砼路面严重开裂，加筋增强新沥青面层，防治病害。

2.水泥砼路面改建复合式路面，抑制板块收缩等引起反射裂缝。

3.道路拓改工程，防治新老结合部及不均匀沉降下而造成裂纹。

4.软土基加筋处理，利于软土析水固结，有效抑制沉降，均匀应力分布，增强路基整体强度。

5.新建道路半刚性基层产生收缩裂缝，加筋增强防止基层裂缝反射而引起路面裂缝。

工程作用

1、强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。

2、能有效的提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、有效的约束土体的侧向位移，增强地基稳固性能。

3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

4、更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题。

5、能有效的避免在施工过程中被机具碾压、破坏而造成的施工损伤

应用领域

1.、适用于各种公路、铁路、机场的路基增强路面增强。 2、适用于大型停车场和码头货场等永久性承载的地基增强。

3、适用铁路、公路的边坡防护。

4、适用的涵洞增强。

5、适用于单向拉伸土工格栅增强后的土坡的二次增强，进一步增强土坡，防止水土流失。

6、矿山、坑道加固。

施工注意事项





玻纤土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定），固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可，冉 零五三。四吧二吧二、一七七 东方 （如铺筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜，）接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺第二段，依次类推，操作要求同前。

规格





玻璃纤维土工格栅技术参数
分类	型号	断裂强度(KN/m)	断裂伸长率(%)	网格尺寸(mm×mm)	幅宽(m）
经向	纬向	经向	纬向
玻璃纤维土工格栅	GG2525	≥25	≥25	≤3	≤3	12～50	1～6
GG3030	≥30	≥30	≤3	≤3	12～50	1～6
GG4040	≥40	≥40	≤3	≤3	12～50	1～6
GG5050	≥50	≥50	≤3	≤3	12～50	1～6
GG8080	≥80	≥80	≤3	≤3	12～50	1～6
GG100100	≥100	≥100	≤3	≤3	12～50	1～6
GG120120	≥120	≥120	≤3	≤3	12～50	1～6
自粘式玻璃纤维土工格栅	GGA2525	≥25	≥25	≤3	≤3	12～50	1～6
GGA3030	≥30	≥30	≤3	≤3	12～50	1～6
GGA4040	≥40	≥40	≤3	≤3	12～50	1～6
GGA5050	≥50	≥50	≤3	≤3	12～50	1～6
GGA8080	≥80	≥80	≤3	≤3	12～50	1～6
GGA100100	≥100	≥100	≤3	≤3	12～50	1～6
GGA120120	≥120	≥120	≤3	≤3	12～50	1～6

表面处理工艺

引玻纤土工格栅能够更好的与沥青混凝土紧密接触，形成一个整体嵌锁整体。在原有的玻纤土工格栅基础上添加了表层处理技术，即：自粘感压胶或者改性沥青表面涂覆。由此，避免了普通玻纤土工格栅使用中巨大的U形钉的使用成本。并且延长了路基老化时间。减少了由于玻纤土工格栅与地基分离造成的裂缝、沉降等病害。

玻纤土工格栅卷重

根据表面涂层可分为：自粘感压胶和改性沥青表面涂覆的玻纤土工格栅和无表面特殊工艺处理的普通玻纤土工格栅两种。在瞬息万变的玻纤土工格栅行业中、经济走势中，我们的目标始终坚若磐石，但灵活开放、以万变应变一直是旗昌勃发成长的动力之源。一下是玻纤土工格栅常见尺寸规格，供您参考：

玻纤土工格栅卷材

一般尺寸为4m×100m（400平米/卷）或 6m×100m（600平米/卷）

重量由140克/平米——880克/平米不等，相对应一卷的重量也就不尽相同

400平米/卷重量范围：56KG—352KG

600平米/卷重量范围：84KG—528KG

玻璃纤维的根丝数由1根到8根不等，卷径从32公分—60公分不等



玻纤土工格栅所起到的作用

1、减缓反射裂缝

反射裂缝是由于旧混凝土面层在接缝或裂缝附近的较大位移引起其上方沥青加铺层内出现应力集中所造成的，它包括因温度和湿度变化而产生的水平位移，以及因交通荷载作用而产生的竖向剪切位移。前者导致接缝或裂缝上方的沥青加铺层内出现较集中的拉应力；后者则使接缝上方的沥青加铺层经受较大的弯拉应力和剪切应力。

2、抗疲劳开裂

玻纤土工格栅在沥青罩面层中，能够将上述的压应力与拉应力分散，在两块受力区域之间形成缓冲带，在这里应力逐步变化而不是突变，减少了应力突变对沥青罩面层的破坏。同时玻纤土工格栅的低延伸率减小了路面的弯沉量，保证了路面不会发生过渡变形。

3、耐高温车辙

在沥青罩面层中使用玻纤土工格栅，其在沥青面层中起到骨架作用。沥青混凝土中集料贯穿于格栅间，形成复合力学嵌锁体系，限制集料运动，增加了沥青罩面层中的横向约束力，沥青面层中各部分彼此牵制，防止了沥青面层的推移，从而起到抵抗车辙的作用。



玻璃纤维土工格栅是以玻璃纤维为材质，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维、提高整体使用性能，经过特殊的涂复处理工艺而成的土工复合材料。玻璃纤维的主要成份是：氧化硅、是无机材料，其理化性能极具稳定，并具有强度大、模量高，很高的耐磨性和优异的对寒性，无长期蠕变；热稳定性好；网状结构使集料嵌锁和限制；提高沥青混合料的承重能力。因表面涂有特殊的改性沥青使其具有两重的复合性能，极大地提高了土工格栅的耐磨性及剪切能力。有时配合自粘感压胶和表面沥青浸渍处理，使格栅和沥青路面紧密结合成一体。由于土石料在土工格栅网格内互锁力增高，它们之间的摩擦系数显著增大（可达08～10），土工格栅埋入土中的抗拔力，由于格栅与土体间的摩擦咬合力较强而显著增大，因此它是一种很好的加筋材料。同时土工格栅是一种质量轻，具有一定柔性的塑料平面网材，易于现场裁剪和连接，也可重叠搭接，施工简便，不需要特殊的施工机械和专业技术人员。



　　玻璃纤维土工格栅特点优势：



　　1）高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料，具有很高的抗变形能力，断裂延伸率小于3%。



　　2）无长期蠕变——作为增强材料，具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是极为重要的，玻璃纤维不会发生蠕变，这保证产品能够长期保持性能。



　　3）热稳定性——玻璃纤维的熔化温度在1000℃以上，这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。



　　4）与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离，而是牢固的结合在一起。



　　5）物理化学稳定性——经过特殊后处理剂进行涂覆处理，玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀，还能抵御生物侵蚀和气候变化，保证其性能不受影响。
